現代電力電子技術實訓平臺，電力電子實訓柜 - 上海
時間：2025-12-07 22:00:42 點擊次數：
中人教儀廠
現代電力電子技術實驗平臺
一、基礎簡介
現代電力電子技術實驗平臺主要功能：實行《電機學》、《電機與電氣控制》、《電力拖動技術》、《機床電氣控制技術》等相關課程的實驗實驗。
現代電力電子技術實驗平臺實驗項目：主要培養學生在電機與電氣控制線路設計、裝配、調節測試、電機維修等方面的專業技能與能力；能開展電氣控制實驗、電機實驗、變壓器實驗。
現代電力電子技術實驗平臺面向?qū)I(yè)： 機電一體化技術、電氣自動化技術、工業機器人技術專業及其他工科專業。
職業能力：培養學生的動手與交流ACAC能力，同時可以為校內外的機電設備調節測試、維修等提供技術支持，開展電機與控制內容的社會服務。經過實驗培養學生的誠信品質、敬業精神、團隊精神、責隨意識。
現代電力電子技術實驗平臺主要用來完成《電機學》、《電機與電氣控制》、《電力拖動技術》、《機床電氣控制技術》等專業課程的實驗、實習和實驗任務，囊括了電力拖動及電氣控制實驗裝置含有概括電機學、電機拖動、電力拖動、半導體變流技術、直線DC調節速度系統、交流ACAC調節速度系統、控制課程課程理論等幾個模型塊。

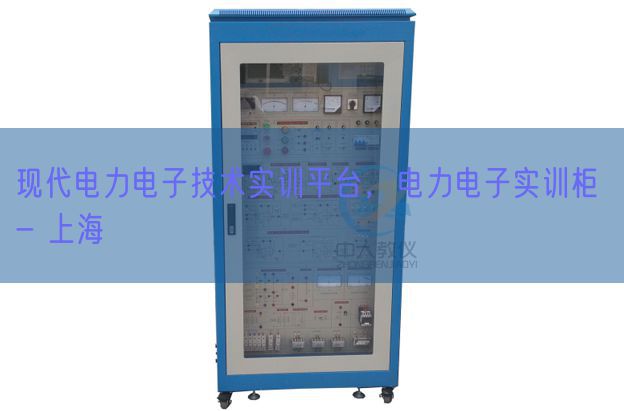

(圖1：實驗設備外觀參考圖片，也可以按照學校要求定做）
(圖2：部分實驗掛式模塊件2圖片展示）
二、特別點
1、綜合性強：本裝置綜合了目前國內各類學校電力電子、半導體變流、交直線DC調節速度、交流ACAC變頻、電機控制、控制課程課程理論等實驗項目。
2、適應性強：能適用各類學校相應課程的實驗教學，深度和廣度可按照需要作靈活調節，普及與提升可按照教學的進程作有機的集合，裝置應用積木式構造，更換便捷，如需要拓展功能或研發新實驗，只需添加部位件即可，永不淘汰。
3、整套性強：從專用電源、電機及其它實驗部位件到實驗連接專用實驗連接線配套齊全，配套部位件的功能、規格等均密切集合實驗的需要實行配套。
4、直觀性強：各實驗掛式模塊件應用分隔構造形式，結合套件操作面板示意、圖線分明，各掛式模塊件任務明確，實操、維護便利。
5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模仿中小型電機的特性和功能數值；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了深入課程課程理論知識外還可集合實際開設設計性實驗。
6、先進性強：本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及經經典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和理解，緊跟時代步伐。
三、適用界限:代電力電子技術實驗平臺涵蓋了各高等院校等所開設的"電力電子技術(或稱半導體變流技術)"、"直線DC調節速度"、"交流ACAC調節速度"、"電機控制"、"電力拖動自動控制系統"及"控制課程課程理論"等專業課程所要求的實驗項目。
四、技術功能
1、寫入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、作業環境: 溫度（℃）-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量（KV）：＜1.5KVA
4、外觀尺寸：1600×800×1250cm3
五、現代電力電子技術實驗裝置的基礎裝備:訓平臺設備整體應用鈑金構造，四周應用圓弧設計，兩面開智能門，配備有智能散熱風扇，配備有接線單元區和電力電子實驗板；整體應用亮白烤漆；儲物儲物柜體內部設計有維修照明燈，各模型塊及電源裝配板，維修時可直接取出模型塊板，應用插拔式接線，要求應用醫療自助機儲物儲物柜模式構造工序技藝設計；實驗平臺下部配備有重型萬能轉向輪。
1、DK01電源控制屏（鋼制雙層亞光密紋噴塑構造，）
（1）交流ACAC電源（均帶有過流保護措施）提供交流ACAC電源：直線DC調節速度檔為三相交流ACAC電200V/3A。交流ACAC調節速度檔為三相交流ACAC電240V/3A。
（2）高壓直線DC電源:磁電源：220V（0.5A），設定有輸出短路保護。
（3）指示及測量儀表
1．交流ACAC數字電壓（V）表：可經過其下方的波段開關變換指示三相電網寫入線電壓（V）；
2．真有效值交流ACAC數字電壓（V）表一只：測量界限0～500V，精確度0.5級，為交流ACAC調節速度系統提供電壓（V）指示；
3．真有效值交流ACAC數字電流（A）表一只：測量界限0～5A，精確度0.5級，為調節速度系統提供電流（A）的指示；
4．直線DC數字電壓（V）表一只：測量界限0～500V，三位半數字顯露，寫入阻抗為10MΩ，精確度0.5級，為調節速度系統提供電壓（V）指示；
5．直線DC數字電流（A）表一只：測量界限為0～5A，三位半數字顯露，精確度0.5級，為調節速度系統提供電流（A）指示。
（4）人身安全保護體系
1）三相隔離變壓器一組：三相電源首先經過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
2）電流（A）型漏電保護裝置：控制屏若有漏電現象，漏電流（A）超過一定值，即切斷電源。
3）實驗連接線及插頭座：強、弱電連接及插頭座分開，不能混插。
4）強電連接線及插頭座應用全封閉工序技藝，使用安全、可靠、防觸電。
（5）智能無線電源管理系統:能無線電源管理系統設定有過溫、短路、過流、過壓、欠壓、失壓、功率（W）限定7大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過遠程清除故障后，才能上電成功；能經過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有互聯網的現象下，教室整套智能電源管理系統可離線單單獨運行。
1）智能終端：智能電源管理系統以32位ARM為核心，應用4.3寸彩色觸摸屏為人機交互界面，就地實時監控設備運行現象，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能就地實時監測三相電壓（V）、電流（A）、功率（W），功率（W）因數、頻率、電能等功能數值，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理含有年月日時間的顯露；用戶經過刷卡方法請求開啟設備，PC端實行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）手機APP：用電狀態界面就地實時顯露當前電壓（V）、電流（A）、有無功功率（W）、電能、設備溫度（℃）、漏電電流（A）值等；用電數值界面能智能查找近2年用電數值，設定界面能設定限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、實操日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3）PC端系統：每個設備狀態信息顯露，設定有多個子界面，設定有故障解析，用電能效解析、集中管理、個人中心圖紙文檔實驗指導書管理、用戶報警定位跟蹤與信息統計；設定有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉全部設備，可單單獨控制每臺設備的開關！
2、DQ03-1固定電機導軌、測速系統及智能數字顯露轉動速度表
3、DQ27三相可調電阻（每組900Ω×2/0.41A）
4、DK03晶閘管主電子回路:供12只5A/1000V的晶閘管，每只晶閘管均設定有RC吸收和保險絲保護裝置，晶閘管可經過外加觸發信號實行觸發（留有觸發脈沖寫入連接口），可更好的完成設計性實驗。設定有帶鏡面精密指針式直線DC電壓（V）表±300V，精確度1.0級帶鏡面直線DC電流（A）表±2A，精確度1.0級各一只和平波電抗器一組。
5、DK04三相晶閘管觸發電子回路提供三相觸發電子回路、功放電子回路，脈沖變壓器等，與"DK03"配套使用。
6、DK05晶閘管觸發電子回路實驗提供單結晶體管、鋸齒波同步移向、正弦波同步移向觸發電子回路，KC05一相交流ACAC調壓，西門子TCA785包括觸發電子回路等。
7、DK06電機調節速度控制實驗（Ⅰ）提供以下模型塊：電流（A）反饋與過流保護（FBC+FA）、給定器（G）、轉動速度變換器（FBS）、速度調動器（ASR）、反號器（AR）、電流（A）調動器（ACR）等。
8、DK09新器件特性實驗提供SCR、MOSFET、IGBT、GTR新器件，可完成電力電子新器件特性實驗。
9、DK10可調電阻、電容箱提供耐壓AC63V的可調電容三組，調動界限為0.1～11.37?F，0～999kΩ十進制可調電阻兩組；供電流（A）調動器，速度調動器反饋線路使用，可靈活改變調動器的放大倍數及積分時間。
10、DK11一相調壓與可調負載提供了一只0～250V/0.5KVA一相交流ACAC自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電子回路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
11、DK12變壓器實驗提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓（V）為127V/63.6V/31.8V），用來異步電機串級調節速度實驗和三相橋式、一相橋式有源逆變電子回路實驗；還設定有三相不控整流電子回路等模型塊。
12、DK13功率（W）器件驅動電子回路實驗箱主要是為完成新器件特性實驗提供驅動和保護電子回路，使學生理解電力電子新器件的驅動特性。主要含有概括電源、驅動電子回路、PWM波動線發生器。
（1）電源：為驅動電子回路提供電源，含有概括±5V、+20V、±15V直線DC電源。
（2）驅動電子回路：含有概括GTR、MOSFET、IGBT的驅動電子回路。其中IGBT的驅動電子回路應用了專用芯片EXB841。
（3）PWM波動線發生器：由SG3525為核心的PWM波動線發生器主要為新器件驅動電子回路提供PWM驅動波動線；可以經過頻率調動旋鈕實行頻率調動；經過占空比電位器來調動PWM波的占空比 頻率調動界限4KHz～10KHz。
13、DK14一相交直交變頻原理:按照普通高等教育"九五"國家級重點教學資料及實訓指導書王兆安，黃俊主編的《電力電子技術》（第四版）的內容實行研發。用來展示交直交變頻原理，主要讓學生理解SPWM正弦波脈寬調制信號的形成方法，理解IGBT管專用包括驅動芯片的特別點及其使用。
成如下實驗項目：
1）SPWM波動線成的過程；
2）交直交變頻電子回路在不一樣負載（電阻，電感）時的作業現象和波動線，并研究作業頻率對電子回路作業波動線的影響；
3）IGBT管專用包括驅動芯片的作業特性。
14、DK07直線DC斬波實驗:按照西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第五版)中相關的直線DC斬波內容而設計的；提供構成直線DC斬波電子回路所需的元件和應用專用的PWM控制包括電子回路SG3525?？赏瓿山虒W(xué)資料及實訓指導書中降壓斬波電子回路（Buck Chopper）、升壓斬波電子回路（Boost Chopper）、升降壓斬波電子回路（Boost -Buck Chopper）、Cuk斬波電子回路、Sepic斬波電子回路、Zeta斬波電子回路六種經經典型實驗。
15、DK06-1 電機調節速度控制電子回路（II）提供以下模型塊：零電平檢驗測試（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
16、DQ07-1直線DC發電機(DC220V，240W，n=1500RPM)
17、DQ09直線DC并勵電機 （Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
18、DQ11三相線繞式異步電機（AC220V，接法 Y，轉動速度 1380RPM，功率（W）100W ,電流（A）0.6A，絕緣等級E）
19、GDQ12線繞式異步電機起動與調節速度電阻箱提供0、2、5、15的三相繞線異步電機轉子起動、調節速度電阻一組。
20、DQ10三相鼠籠式異步電機 （380V，Y接法）
21、基于DSP的雙閉環空間矢量交流ACAC變頻調節速度系統(可供教師DSP學習掌控把握研究或?qū)W生畢業設計使用）空間矢量脈寬調制-SVPWM，主要思想是把三相交流ACAC電機等效為直線DC電機，然后跟蹤圓形磁場。SVPWM主要采用：波動線發生器，Chark變換，扇區判別，Park變換，橋臂作用時間，對比器，插入死區等模型塊構成。
本實驗系統是基于德州儀表器具TI公司的28335型C2000系列DSP而設計的高功能矢量控制變頻調節速度系統。系統由實驗箱(含DSP控制板、IPM智能功率（W）驅動模型塊和24V開關電源)、XDS100V2-USB2.0擬真器，三相鼠籠式異步電機，增量式光電編碼器，聯軸器，固定電機導軌等構成。
本系統可完成在線編程，經過XDS100V2 USB2.0擬真器在線擬真，提供源程序，可在線燒寫DSP程序。
22、SB 06實驗連接線：按照不一樣實驗項目的特別點，配備裝備兩種不一樣的實驗聯接線，強電部分應用高可靠護套構造手槍插連接線（不存在任何觸電的可能），里面應用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，設定有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭應用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分應用彈性鈹輕銅裸露構造聯接線，兩種實驗連接線全部只能協作相應內孔的插頭座，這樣大大提升了實驗的安全及合理性。
六、現代電力電子技術實驗裝置能開設的實驗項目
（一）電力電子技術實驗項目(晶閘管)
1．單結晶體管觸發電子回路
2．鋸齒波同步移相觸發電子回路實驗
3．正弦波觸發電子回路實驗
4.TCA785包括觸發電子回路
5．一相半波可控整流電子回路實驗
6．一相橋式半控整流電子回路實驗
7．一相橋式全控整流及有源逆變電子回路實驗
8．三相半波可控整流電子回路實驗
9．三相橋式半控整流電子回路實驗
10．三相半波有源逆變電子回路實驗
11．三相橋式全控整流及有源逆變電子回路實驗
12．一相交流ACAC調壓電子回路實驗
13．三相交流ACAC調壓電子回路實驗
（二） 現代電力電子器件部分
1.單向晶閘管(SCR)特性實驗
2.電力晶體管(GTR)特性實驗
3.電力晶體管(GTR)驅動與保護電子回路
4.功率（W）場效應管(MOSFET)特性實驗
5.功率（W）場效應管(MOSFET)的驅動與保護電子回路
6.絕緣雙極型晶體管(IGBT)特性實驗
7.絕緣雙極型晶體管(IGBT)的驅動與保護電子回路
(三）經經典型電力電子器件線路實驗
1．一相正弦波脈寬調制（SPWM）逆變電子回路原理實驗
2.直線DC斬波電子回路的功能研究(降壓斬波電子回路、升壓斬波電子回路、升降壓斬波電子回路、Cuｋ斬波電子回路、Sepic斬波電子回路、Zeta斬波電子回路) (IGBT)
（四）直線DC電機調節速度實驗（直線DC電機動作控制系統）
1．晶閘管直線DC調節速度系統主要單元的調節測試
2．單閉環直線DC調節速度系統實驗
3．帶電流（A）截止負反饋的轉動速度單閉環直線DC調節速度系統實驗
4．轉動速度、電流（A）雙閉環直線DC調節速度系統實驗
5．邏輯無環流可逆直線DC調節速度系統實驗
（五）交流ACAC電機調節速度系統實驗（交流ACAC電機動作控制系統）
1．雙閉環三相繞線異步電機調壓調節速度系統實驗
2．雙閉環三相繞線異步電機串極調節速度系統實驗
（六）基于DSP的三相異步電機變頻調節速度系統
七、現代電力電子技術實驗平臺表單
|
序號 |
編號 |
名 稱 |
數量 |
|
1 |
DK01 |
電源控制屏 |
1件 |
|
2 |
DQ03-1 |
電機導軌、測速系統及數字顯露轉動速度表 |
1件 |
|
3 |
DQ27 |
三相可調電阻（每組900Ω*2/0.41A） |
1件 |
|
4 |
DK03 |
晶閘管主電子回路 |
1件 |
|
5 |
DK04 |
三相晶閘管觸發電子回路 |
1件 |
|
6 |
DK05 |
晶閘管觸發電子回路 |
1件 |
|
7 |
DK06 |
電機調節速度控制實驗（Ⅰ） |
1件 |
|
8 |
DK07 |
直線DC斬波實驗 |
1件 |
|
9 |
DK09 |
新器件特性實驗 |
1件 |
|
10 |
DK10 |
可調電阻、電容箱 |
1件 |
|
11 |
DK11 |
一相調壓與可調負載 |
1件 |
|
12 |
DK12 |
變壓器實驗 |
1件 |
|
13 |
DK13 |
功率（W）器件驅動電子回路實驗箱 |
1件 |
|
14 |
DK14 |
一相交直交變頻原理 |
1件 |
|
15 |
DK06-1 |
電機調節速度控制系統（Ⅱ） |
1件 |
|
16 |
DQ07-1 |
直線DC發電機（240W） |
1臺 |
|
17 |
DQ09 |
直線DC他（并)勵電機（185W） |
1臺 |
|
18 |
DQ10 |
三相鼠籠式異步電機 |
1臺 |
|
19 |
DQ11 |
三相線繞式異步電機 |
1臺 |
|
20 |
GDQ12 |
線繞式異步電機轉子專用箱 |
1件 |
|
21 |
DSP-1 |
基于DSP的雙閉環空間矢量交流ACAC變頻調節速度系統 |
1套 |
|
22 |
實驗連接線 |
高可靠護套構造手槍插實驗連接線及備品備件 |
1套 |
|
23 |
配套教學數字資源 |
1.在線教育課程開放平臺
2.輔助教學擬真3D正版系統
1）電機與變壓器擬真教學系統
2）電力拖動擬真教學系統
3）低壓電作業業培訓（ 含有用電安全與觸電急救）擬真教學系統 |
（共1套） |
|
24 |
指導書 |
實驗指導書 |
1套 |
|
25 |
學生凳子 |
提供鋼制四腳方凳 |
2只 |
