機電設備綜合實訓裝置，機電綜實訓考核平臺
時間：2025-12-12 22:00:21 點擊次數：
中人教儀廠
一、機電技術實驗設備的基礎要求
機電技術綜合實驗考核裝置能夠適用機電專業人才培養和考核需求，以學生綜合職業能力發展為主線，遵循技術技能型人才成長規律，適用機電專業通用性技能學習掌控把握實驗的基礎上，融入技能評價、信息化考核系統、機械裝配虛擬擬真平臺等實用功能，一方面完成學生的技能實訓功能，一方面可以用來學生的技能評價。

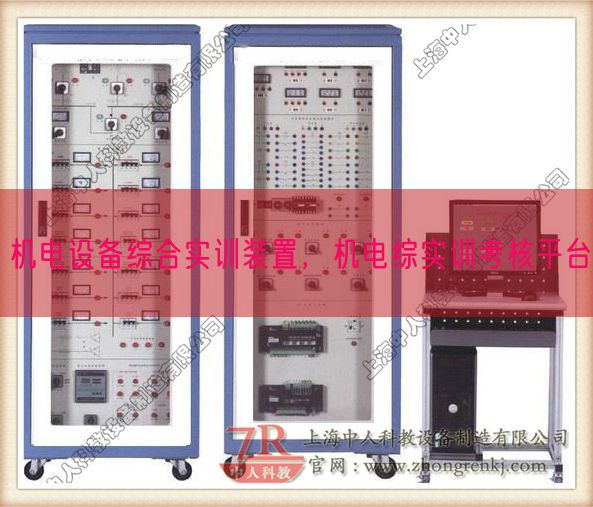

該圖僅供參考. 機電綜實驗考核設備外觀
二、機電綜實驗考核裝置包括
機電綜合實驗考核平臺由智能電源管理模型塊、電氣考核模型塊、電氣實驗模型塊、等構成，各模型塊之間相互協作可完成對電機基礎實驗電子回路的實訓測量試驗等內容，適用機電專業電氣實驗考核的要求。
三、設備功能數值
1、交流ACAC電源：三相五線 AC 380 V±10% 50Hz；
2、溫度（℃）：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外觀尺寸：長×寬×高=1400mm×860mm×1010mm；
4、整機功耗：≤1.8 kVA；
5、安全保障功能：設備設定有接地保護、漏電保護功能，安全性符合相關的國標標準。
四、設備功能
電氣實驗模型塊
功能特別點：自由搭建多種實驗電子回路、多角度調動、裝配便捷
該模型塊為開放式網孔板，用來電氣裝配接線實驗，含有通用網孔板、角度調節測試機構、電氣器件等包括?？梢宰寣W生更好的掌控把握電氣的設計、裝配、調節測試與優化等技能，具體功能如下：
▲裝配便捷:模型塊應用網孔板式構造，裝配快捷、便利、空間運用率高。
▲多角度調動:角度調節測試機構按照人體工程學設計，通用裝配板可在0-90度8檔位每檔11度的調動裝配角度，學生可以按照身高和實操習慣實行角度調動，符合人機工程需求。
▲自由搭建多種實驗電子回路:學生可以按照不一樣類型的電子回路選用所需器件在該模型塊上實行日常的器件裝配與電氣線路的接線。
五、實驗項目
1、電氣實驗項目
1.1掌控把握電氣線路線圖的符文號；
1.2掌控把握電氣線路圖的器件選用；
1.3掌控把握用萬用檢驗測試電氣元件方法；
1.4掌控把握用萬用測量電壓（V）、電阻、電流（A）的方法；
1.5掌控把握三相異步電機的自鎖控制控制線路的接線；
1.6掌控把握三相異步電機的正反轉控制線路的接線；
1.7掌控把握三相異步電機的連續與點動混合控制線路的接線；
1.8掌控把握三相異步電機的順序控制線路的接線；
1.9掌控把握三相異步電機的多地控制線的接線；
1.10掌控把握三相異步電機的Y-△降壓啟動控制線路的接線；
2、plc實驗項目
2.1掌控把握PLC基礎指令的使用；
2.2掌控把握PLC的聯機控制的實操；
2.3掌控把握PLC控制三相異步電機啟停控制的接線和程序；
2.4掌控把握PLC控制三相異步電機順序啟?？刂频慕泳€和程序；
2.5掌控把握PLC控制三相異步電機點動和自鎖控制的接線和程序；
2.6掌控把握PLC控制三相異步電機Y-△降壓啟動控制的接線和程序；
2.7掌控把握PLC控制三相異步電機多地控制的接線和程序；
2.8 掌控把握PLC控制三相異步電機正反轉控制的接線和程序；
2.9 掌控把握PLC控制三相異步電機自動往返控制的接線和程序；
2.10掌控把握PLC控制三相異步電機的調節測試；
六、配備表單
|
序號 |
部位件或器件名稱 |
規格功能數值 |
數量 |
|
1 |
實驗桌 |
尺寸不大于1400mm*860mm*1010mm含有兩套角度調動支撐機構、實驗實操板 |
1臺 |
|
2 |
智能電源控制模型塊 |
電源控制模型塊、RFID射頻識別模型塊、以太網模型塊、交流ACAC接觸器 |
1套 |
|
3 |
PLC主機 |
FX3U-48MR 寫入24點 輸出24點 |
1套 |
|
4 |
漏電開關 |
3P+N |
1只 |
|
5 |
空氣開關 |
4P |
1只 |
|
6 |
熔斷器 |
規格限定電壓（V）為380V，規格限定電流（A）為32A， 2P |
1只 |
|
7 |
熔斷器 |
規格限定電壓（V）為380V，規格限定電流（A）為32A， 3P |
1只 |
|
8 |
交流ACAC接觸器 |
220V |
5只 |
|
9 |
輔助觸頭 |
常開NO:2，常閉NC：2 |
3只 |
|
10 |
時間繼電器 |
220V |
2只 |
|
11 |
熱繼電器 |
|
2只 |
|
12 |
熱繼電器座 |
|
2只 |
|
13 |
按鈕開關盒 |
3位 |
2只 |
|
14 |
按鈕（不帶燈） |
黃、綠、紅 |
3只 |
|
15 |
指示燈 |
黃、綠、紅 |
3只 |
|
16 |
雙用接線端 |
|
18只 |
|
17 |
行程開關 |
|
2只 |
|
18 |
變頻器 |
變頻器實驗結合套件：配備三菱FR-D720S 0.4KW變頻器，帶有RS485通信連接口及BOP實操操作面板 |
1只 |
|
19 |
三相鼠籠式異步電機 |
極數：4極
規格限定功率（W）：60W
規格限定電壓（V）：380（V）
規格限定轉動速度：1400（rpm） |
2套 |
|
20 |
配套工量具 |
尖嘴鉗（160mm）、剝線鉗、壓線鉗、斜口鉗（160mm）、十字螺絲刀（3寸）、一字螺絲刀（3寸）、十字螺絲刀（3×75mm）、一字螺絲刀（3×75mm）、剪刀 |
1套 |
|
21 |
設備使用指導書 |
與設備配套使用 |
1套 |
